EDA,IC设计相关技术文章PCB设计的七大步骤解析

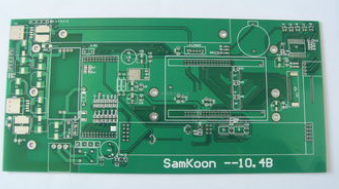

PCB于1936年诞生，美国于1943年将该技术大量使用于军用收音机内；自20世纪50年代中期起，PCB技术开始被广泛采用。目前，PCB已然成为“电子产品之母”，其应用几乎渗透于电子产业的各个终端领域中，包括计算机、通信、消费电子、工业控制、医疗仪器、国防军工、航天航空等诸多领域。
PCB从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印制板在未来电子设备的发展工程中，仍然保持着强大的生命力。
那么PCB是如何设计的呢？看完以下七大步骤就懂了
1、前期准备
包括准备元件库和原理图。在进行PCB设计之前，首先要准备好原理图SCH元件库和PCB元件封装库。
PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。原则上先建立PC的元件封装库，再建立原理图SCH元件库。
PCB元件封装库要求较高，它直接影响PCB的安装；原理图SCH元件库要求相对宽松，但要注意定义好管脚属性和与PCB元件封装库的对应关系。
2、PCB结构设计
根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板框，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。
充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。
3、PCB布局设计
布局设计即是在PCB板框内按照设计要求摆放器件。在原理图工具中生成网络表（Design→Create Netlist），之后在PCB软件中导入网络表（Design→Import Netlist）。网络表导入成功后会存在于软件后台，通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接，这时就可以对器件进行布局设计了。
PCB布局设计是PCB整个设计流程中的首个重要工序，越复杂的PCB板，布局的好坏越能直接影响到后期布线的实现难易程度。
布局设计依靠电路板设计师的电路基础功底与设计经验丰富程度，对电路板设计师属于较高级别的要求。初级电路板设计师经验尚浅、适合小模块布局设计或整板难度较低的PCB布局设计任务。
