则有

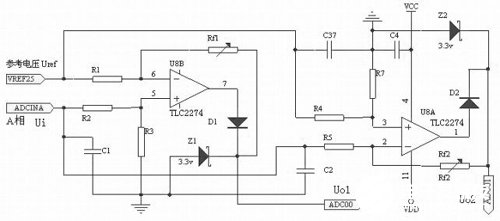

图2 双减法电流采样电路
同理可得第二路运放U8A的输出为：
其主要思路为：LEM传感器输出的Ui=
v，此电压先后施加到由TLC2274构成的两个减法电路上，第一路以Ui减去传感器采样结果的中值参考电压Uref （2.5v）， 然后再线性放大到DSP的A/D采样所要求的电压范围（0~Ud）。对于TMS320C/F20x和C/F24x 系列的DSP，Ud的值为5v；对于TMS320LC/F240x Ud为3.3v。第二路则相反，用中值参考电压Uref 减去传感器输出电压Ui，同样也线性放大到合适的电压范围。Z1，Z2为两个3.3v的稳压二极管，对运放输出电压起到限幅作用。当Ui值大于Uref 时，Uo1输出为正电压，且电压范围是0~Ud，而由于二极管D2的存在使得电流不能注入到运放中，故而第二路运放不能输出负电压，而是钳位在0v；当Ui值小于Uref 时，Uo2输出为正电压，同样而由于二极管D1的存在使得第一路运放不能输出负电压，也是钳位在0v。在一个正弦周期内的某一时刻只会有一路信号输出0~Ud的电压，这比图1中的方法采样窗口要宽一倍，从而提高了采样精度。
两路输出分别送给DSP中两个A/D采样通道，但只有一路输出值是有用的，我们可以编程区分出有用的信号。软件流程如图3：
图3 软件流程图
这样两相电流实际需要4路A/D通道，比图1中的方法要多用两个A/D采样通道，而目前DSP提供的A/D采样通道足够多的，以TMS320LF2407（A） 为例，其有16路A/D通道。B相电流采样电路与A相相同，这样我们就可以用一片TLC2274来实现两相电流的采样了。DSP实现的子程序已附于文后。
电路的改进
通过实验不难发现，TLC2274可以在单电源供电的情况下工作，那么图2所示的双减法电路可以做一些改进。由于TLC2274是Rail-to-Rail输出的，所以我们可以直接用系统的3.3v为其提供工作电压Vcc，而Vdd处可以直接接地。将D1，D2，Z1，Z2去掉后再做实验验证，其工作还是正常的。但这样做以后采样精度有所降低，所以建议还是用正负双电源供电。
附AD 采样子程序
.bss Uo1， 1
