今天小编要和大家分享的是无线高压核相仪原理 无线高压核相仪参数，接下来我将从无线高压核相仪原理，无线高压核相仪参数，这几个方面来介绍。

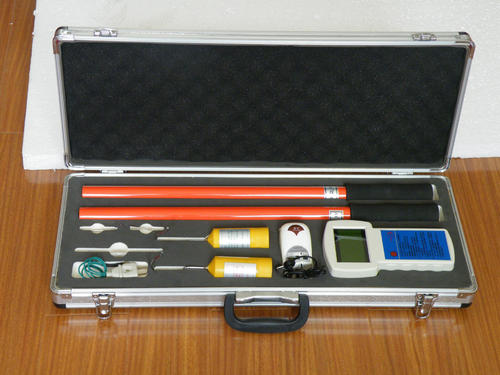

无线核相器由发射器No.1和No.2接收器、绝缘杆组成。使用时将信号发射器No.1同原始端接触，再将发射器No.2置于被试端。按接收器测试键，接收器将两个信号进行比较，同相位时显示两个相同的起始波形，并有文字，灯光，声音提示。无线高压核相仪应用于电力线路、变电所的相位校验和相序校验，具有核相测相序特点、验电等功能，适应各种电磁场干扰场合。
无线高压核相仪原理
图一中，RA=RA′为固定电阻核相棒。固定电阻Ra=Ra′可调电阻r与r′和微安表Ig组装成一只核相表。根据广义交流电桥原理。当UA=UA′时，调节r和r′可使电桥平衡，即Xg=0，此时，被测两端电端电压幅度值和电位相同。如果两端电压电位相同，而幅值不完全相等，调节r和r′仍能使电桥平衡。只有当两端相位不相同时，调节r和r′不能使电桥平衡即Ig=0。此时，被测两端电压不是相同位。
无线高压核相仪参数
1、无线电传输能力≤10米，可穿透围墙，抗干扰能力强。
2、接收器有波形相位角角差及电量显示。
3、相位角角差小于±20°为同相，大于±20°为不同相。
4、适用电压范围广6kV-35kV可通用。
5、发射器在有信号时自动打开。
关于无线高压核相仪,电子元器件资料就介绍完了，您有什么想法可以联系小编。
