今天小编要和大家分享的是互感器特性测试仪技术参数 互感器特性测试仪面板说明，接下来我将从互感器特性测试仪技术参数，互感器特性测试仪面板说明，互感器特性测试仪注意事项，这几个方面来介绍。
互感器特性测试仪是专门为继电器保护专业试验电流互感器伏安特性、变比测试及极性判别而设计，还可作变压器极性判别测试仪，是一台性能价格比，比较高的多功能试验仪器。
互感器特性测试仪技术参数
1．输入电压：交流220V或380V，50Hz自动识别输入电压。
2．工作环境温度：0-40℃
3．输出电压：输入交流220V时，输出0-500V-1000V；
输入交流380V时，输出0-1000V-2000V。
电流：最大瞬时电流，测变比时为600A。
输入交流220V时，输出0-400A；
输入交流380V时，输出0-600A。
伏安特性测试时为15A
4．数字电压表测量范围：0-9999V；分辨率：0.1V。
作电流显示时：0-9.9A；分辨率0.1mA。
5．数字电流表测量范围：0-3000A；分辨率：0.01A。
6．误差：1≤1%，U≤1%。
7．测CT变比时，可自动计算变比值，并打印数据和计算结果。
8．测伏安特性时，存储并打印20组电流电压值和伏安特性曲线。
9．外型尺寸：长*宽*高=470*340*260mm3。
10．重量23Kg。

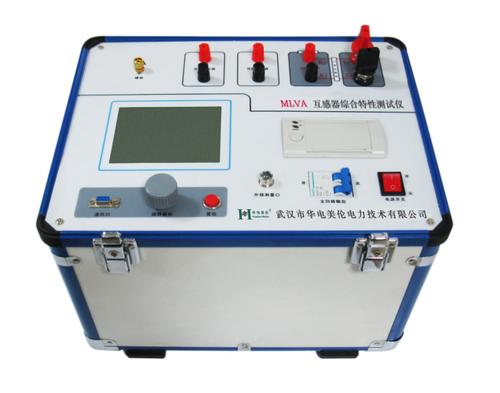

互感器特性测试仪面板说明
1——电压采集输入端，连接交流输出远端，连接CT二次侧。
2——交流电流输出，连接CT二次侧。
3——输出。
17——极性判别输入连接CT二次侧。
18——极性判别输出连接CT一次侧。
19——极性判别电流显示表，不测试时为零位。
20——极性判别通断按键按一下既接通。松开既关闭。
21——接地插座。
22——整机保险（1A）。
23——电源插座。
24——整机电源开关。
25——外接传感器接口，外接一次电流输入端。
26——电流表示值调节。
互感器特性测试仪注意事项
1．电流互感器二次不应有接地点。
2．调压器开关及输出开关在断开位置方可接线和拆线。
3．试验前本装置应可靠接地。
4．做完试验后应及时回零，严禁在高电压，大电流下长时间停留。
关于互感器特性测试仪,电子元器件资料就介绍完了，您有什么想法可以联系小编。
