模拟技术相关技术文章基于IGBT技术实现反并联二极管的正确设计
引言
反并联二极管的正确设计需要考虑各种因素。其中一些与自身技术相关，其它的与应用相关。但是，正向压降Vf 、反向恢复电荷Qrr 以及Rth与Zth散热能力最终将构成一种三角关系。
由于在当前的二极管技术条件下，二极管芯片本身的尺寸已经被削减至很小，所以二极管设计师再次将目光投向电气性能（忽略成本因素）。本文将聚焦驱动应用中的二极管，进行利弊分析与思考。对于所有应用来说，所考虑的基本点是一样的：应该使用静态损耗较低的二极管，还是考虑整个系统（包括IGBT）性能而使用静态损耗稍高但开关损耗较低的二极管。
二极管优化
二极管的反向恢复电荷Qrr与正向压降Vf的关系曲线可以表示出二极管的特性。这意味着，原则上该曲线上的每一个点都能实现，如图1所示。因此，可以设计出低Qrr、高Vf的二极管，或者低Vf、高Qrr的二极管。该曲线可以通过改变电流密度或寿命抑制实现。

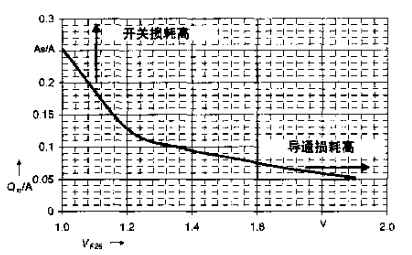

图 1 二极管的Qrr-Vf关系曲线

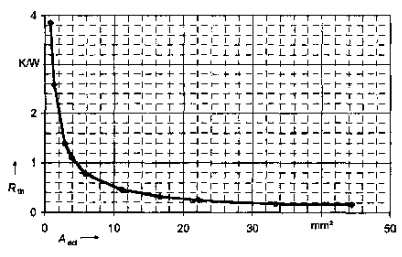

一般而言，芯片尺寸越大，由于电流密度降低，正向压降Vf也会降低，这有助于改善芯片的散热能力，但同时开关损耗增加，成本也会有所提高。
对于给定的电流密度和芯片尺寸而言，通过局部（例如氦离子照射）或整体（电子照射或带有再结合中心的掺杂，如金或铂）方法削减载流子寿命有着相似的作用。缩短载流子寿命可削减器件中的积累电荷Qrr，但降低了导通性能，提高了正向压降Vf；延长载流子寿命能降低正向压降Vf，但开关损耗增高。大多数实用二极管采用一种或多种寿命控制方法，但整流二极管除外。整流二极管频率非常低并且对导通损耗要求很高，因此并不总是需要削减载流子寿命。
