模拟技术相关技术文章串行输出模／数转换器MAXll48的性能特点及应用范围
1、概述
模/数转换器（ADC）是现代测控中非常重要的环节。它有并行和串行两种数据输出形式。并行ADC虽然数据传输速度快，但有引脚多、体积大、占用微处理器接口多的缺点；而串行ADC的传输速率目前已经可以做得很高，并且具有体积小、功耗低、占用微处理器接口少的优点。因此，串行ADC的应用越来越广泛。
MAXll48是Maxim公司最新推出的一种真差分、8通道、14位逐次逼近、串行输出模／数转换器。处理器接口多的缺点；而串行ADC的传输速率目前 该器件具有转换速率高、功耗低、接口方便的优点，特别适用于工业过程控制、高精度数据采集、便携式数字仪表、医疗仪器等领域。
2、MAX1148的特点和结构
2.1 MAX1148的特点
● 8路单端或4路差分输入（内置多路模拟开关，由软件设置）。
● 单极性模式时输出为二进制模式；
双极性模式时输出为二的补码格式，1LSB=（VREF/2N）；
数据在SCLK下降沿同步输出，MSB先出。
● 5V±5%单电源。
● 内部基准电压+4.096V或外接基准。
● 采样速率：（116ksps）；
120Aμ（10ksps）；
12Aμ（1ksps）；
300Aμ（关断模式）。
● 内置T/H（跟踪/保持）电路。
● 内部时钟或外部串行时钟（频率范围为0.1MHz~2.1MHz），可通过设置控制字中的PD1、PD0位进行选择。
● 提供一个硬关断（将SHDN引脚置低）和两个软关断（通过编程设置控制字中的PD1、PD0位来实现）模式。
● 与SPI/QSPI/MICROWIRE接口兼容。
2.2 MAX1148的结构

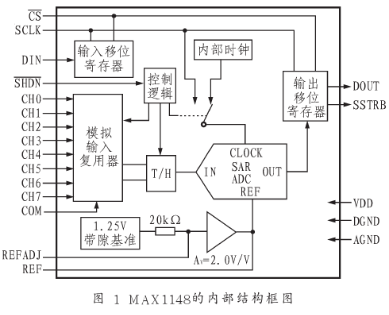

MAX1148采用14位逐次逼近寄存器（SAR）和输入跟踪/保持（T/H）电路，实现将模拟信号转换成14位数字信号，并用串行方式输出的功能，其内部结构如图1所示。
MAX1148采用20引脚的功能如下：
● CH0-CH7（1-8）：模拟输入端。
● COM（9）：公共输入端。单端模式下为模拟负输入。单极性和双极性模式下，当转换器输入不为0，而希望转换结果为0时，需在该端输入相应模拟电压。
