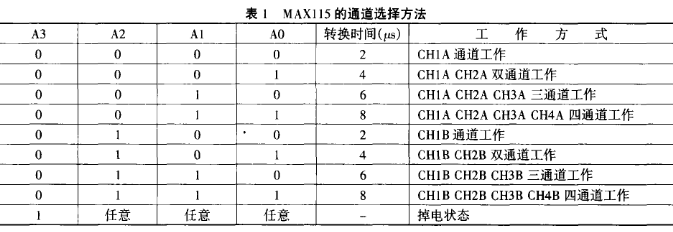

表1 MAX115的通道选择方式
向ＭＡＸ１１５输入转换指令时，应将ＣＳ拉低并对Ａ０～Ａ３数据线编程。然后再给ＷＲ一个低脉冲，编程指令在ＷＲ或ＣＳ的上升沿被锁存。这时模数转换器做好了转换的准备。一旦转换程序开始执行，模数转换器将在指定方式下连续执行转换，直到重新编程或断电为止。
２．２ 模数转换的启动
选择了转换通道后，再给ＣＯＮＶＳＴ一个低电压，芯片将启动Ａ／Ｄ转换过程。此后，模拟输入将在ＣＯＮＶＳＴ上升沿被采样，此时由于采样／保持放大器被置成保持模式，附加的ＣＯＮＶＳＴ脉冲被忽略，因此在最后的转换完成以前，电路不能进行新的转换。若是单通道转换，那么Ａ／Ｄ转换结束后，中断信号ＩＮＴ将变低以指示转换已完成。若是多通道转换，则最后一个通道Ａ／Ｄ转换结束后， ＩＮＴ才变低。这种模式下，测试系统可以通过监视ＩＮＴ信号来检测转换是否结束。
２．３ 读数据
数据是以顺序方式来读取的。单通道工作只需执行一次读操作，而在多通道时，在ＲＤ脚上连续加脉冲就能顺序取得ＣＨ１－ＣＨ４的转换结果。连续读时，ＣＳ要保持低电平。无论芯片工作在何种方式，在进行了四次读操作后，其内部地址指针都会重新指向ＣＨ１。ＣＯＮＶＳＴ被置低时，内部地址指针也会重新指向ＣＨ１。
２．４ 时钟
ＭＡＸ１１５内部含有频率为１０ＭＨｚ的时钟电路，把ＣＬＫ管脚接到ＤＶｄｄ上可激活内部时钟（内部时钟建立时间一般为１６５μｓ）。也可在ＣＬＫ上建立一个占空比为３０％～７０％的外部时钟信号。本系统采用了ＭＡＸ１１５的内部时钟。
由于ＭＡＸ１１５同时具有采样／保持和Ａ／Ｄ转换功能，所以只需将被测信号标准化后引入ＭＡＸ１１５的四个通道引脚，然后通过软件设置就可实现采样／保持功能。在采样／保持信号后，通过软件对ＭＡＸ１１５的转换管脚进行控制即可实现转换功能。
３电网数据的计算处理
电力调度控制系统中电压有效值、电流有效值的计算公式如下：
上两式中，ｎ为一个周期内的采样次数，ｕ０～ｕｎ－１和Ｉ０～Ｉｎ－１分别为一个周期内各点电压和电流的采样值。由于实际变电站中的供电网络是三相交流电，因此需要计算的有效值为三相电的线电压有效值Ｕａｂ、Ｕｃｂ和线电流有效值有Ｉａ、Ｉｃ。利用Ｕａｂ、Ｕｃｂ和Ｉａ、Ｉｃ可计算出系统的有功功率Ｐ和无功功率Ｑ。公式如下：
