要处理这么庞大的计算，使用普通的八位单片机一般难以满足系统的实时性要求。本系统使用的是十六位单片机８０Ｃ１９６ＫＢ。与八位单片机相比，十六位单片机克服了累加器瓶颈问题，它在内存中开辟出２３２个字节的空间作为通用寄存器使用，增加了数据存取的自由度，大大提高了工作效率。而且这些通用寄存器可以按字节、字、双字存取，这也给计算带来了很大方便。另外，８０Ｃ１９６ＫＢ的指令周期可达１２５ｎｓ，比八位单片机的１μｓ快得多。
４、硬件电路
４．１ ＭＡＸ１１５与８０Ｃ１９６ＫＢ的接口设计

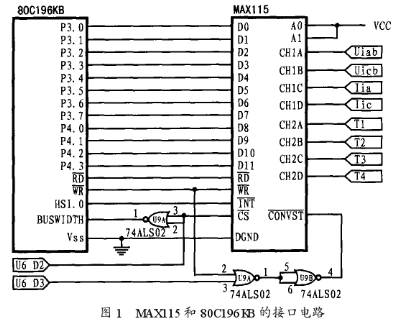

ＭＡＸ１１５和８０Ｃ１９６ＫＢ的接口电路如图１所示，图中的ＭＡＸ１１５需要正、负电源供电。此外，ＭＡＸ１１５的Ａ／Ｄ输出是１２位的，而此时８０Ｃ１９６ＫＢ的总线工作方式应是１６位的，故当ＭＡＸ１１５片选有效时？ＣＳ为低？，其总线宽度控制信号ＢＵＳＷＩＤＴＨ＝１？总线宽度是１６位？，否则读取的数据将不正确；ＭＡＸ１１５的通道选择是由Ａ０～Ａ３决定的，并可在采样初始化时确定。在本模块中，读数时序可由ＨＳＩ．０控制。启动转换则可通过向一地址内写入数据来实现。
４．２ 复位电路设计

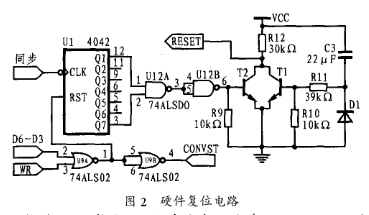

本系统设计有软件看门狗功能。但在程序实际运行时，光靠软件看门狗防止程序运行死锁或“跑飞”是不安全的，还需要有硬件看门狗电路来保证系统的安全复位和正常运行。硬件看门狗复位电路如图２所示。
图中，当系统上电时，三极管Ｔ１饱和导通，其集电极输出低电平复位信号。而当系统稳定后，电容Ｃ１充电完毕，Ｔ１基极电流逐渐减小，直至Ｔ１截止，其集电极变为高电平，复位信号消失，系统进入正常工作状态，此后，转换器每次启动转换都要对计数器４０２４复位；而当系统出现故障，ＭＡＸ１１５不再转换时，复位信号将无法对计数器４０２４复位，于是计数器开始计数，计满后右边的与非门Ｕ１２Ｂ将输出高电平以使Ｔ２饱和导通，进而使集电极变为低电平，从而产生复位信号使系统复位。这样，在程序运行出错时就可很快地得到纠正。
