OUTL-：左通道音频信号反相输出端;
OUTL+：左通道音频信号同相输出端。
2.2 主要性能参数
MAX9713/MAX9714的主要性能参数。
3、电路原理与外围电路设计

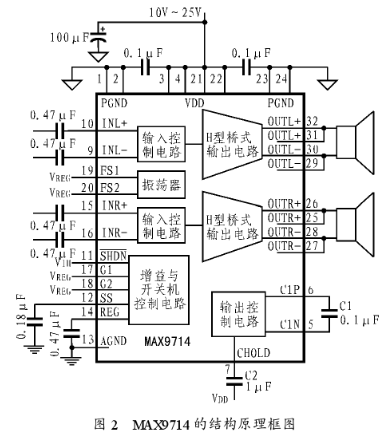

MAX9714的内部原理框图如图2所示，与MAX9713相比，MAX9714仅多了一个放大通道，其余部分完全相同。下面以MAX9714为例，简要分析其主要单元电路的工作原理。
3.1 信号输入电路
MAX9713/ MAX9714内部采用全差动输入结构，与多媒体数字解码器输出兼容，可直接相连。由于MAX9713/MAX9714采用的是差动输入结构，因而可有效放大两个输入端的差模信号，同时也可抑制输入信号中的共模噪声。在有些应用场合，还可设置为单端输入方式，但此时输入信号、公共地到两个输入端之间的耦合电容不能省去。

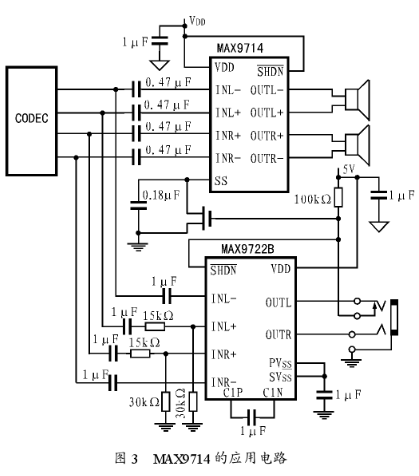

输入电路中的电容CIN既是信号耦合电容，又可与MAX9713/MAX9714的输入阻抗构成高通滤波器，其电容值的大小直接影响高通滤波器下限截止频率的高低，为了使放大器具有较好的低频特性，CIN的电容值不能太小，一般取0.47μF较为合适。电容CIN宜选用钽电容或铝电解电容，耐压值较高的陶瓷电容虽然也可以使用，但是容易引起低频失真，所以一般不宜使用。
3.2 调制模式
MAX9713/MAX9714的调制方案有固定频率模式FFM和扩散频谱模式SSM两种。在固定频率模式FFM下，可由FS1和FS2设定开关频率，其输出信号频谱由开关频率及其谐波成分组成，因此，即使开关频率在标称值的±35%范围内变化，也不会影响电路对音频信号的再现。
扩散频谱模式SSM是Maxim公司独有的、具有专利技术的调制方案，可使输出信号频谱变得较为平坦，并能有效降低扬声器和连接电缆的EMI辐射 满足FCC辐射标准。在SSM模式（通过置FS1=FS2=H来完成设置），开关频率将围绕中心频率（335kHz）在±1.7%kHz内变化。虽然调制方式还是一样，但是三角波的周期在循环变化。输出信号频谱则随开关频率变化而变化，而对于能量谱，它们通常随着频率的变化分布在整个频带内，这样的频谱看起来就像白噪声，EMI辐射也相应降低。
3.3 输出电路
传统的D类音频功率放大器为了从放大后的PWM输出信号中还原音频信号，往往需要一个输出滤波器，这样既增加了成本和放大器的尺寸，又降低了效率。MAX9713/MAX9714不需要输出滤波器，而是利用扬声器内固有的线圈电感和扬声器来对发声频率范围内人耳所能听到的声音成份实现自然滤波，以达到体积更小、成本更低、效率更高的目的。这是因为，MAX9713/MAX9714的工作频率远远超过大多数扬声器的发声频率范围。由于扬声器音频线圈的振动受低频信号的影响较大，受高频信号的影响非常小，因此，只要采用线圈电感大于30μH的扬声器就能有效还原PWM输出中的音频信号。典型的8Ω扬声器的线圈电感一般在30μH到100μH之间，所以无需输出滤波器，选用线圈电感值大于60μH的扬声器可达到最佳的输出效果。
