设计功率放大器电路时如何实现检测和保护功能 模拟技术技术文章

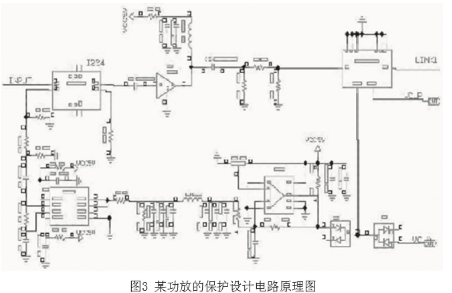

（1）功率取样部分（图中白色部分）。该电路为一取样耦合器。

（2）功率检测部分（图中蓝色部分）。该部分的核心器件是一个峰值检波器AD8313，其功能是检测耦合过来信号的功率变化。

（3）滤波比较部分（图中浅黄色+黄色部分）。该部分通过一个PI型滤波器滤除交变部分和干扰，输入至比较器电路LM311，将信号与参考电平进行比较，输出高电平或者低电平至电调衰减器。

（4）电调衰减部分（图中白色部分）。该部分的功能是：正常工作时它是作为增益调节装置使用的，当输入功率超过输入功率上限时，比较器输出的高电平使该电调衰减器实行最大衰减。
