2 、基于T=0传输协议的CPU IC的APDU指令流程

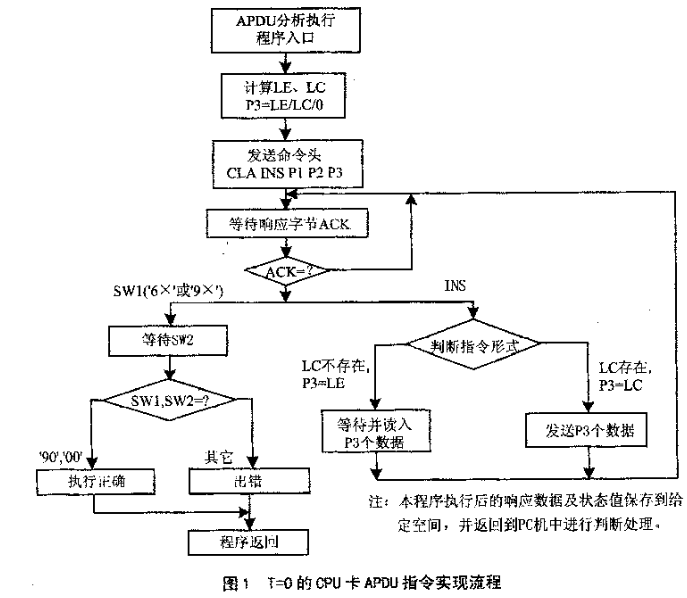

根据目前CPU卡的常用T=0协议、自带编程升压电路的应用情况，以及本读写器接收IC卡数据报文直接发送PC机处理的特点，本读写器可行的APDU命令和响应的处理流程如图1所示。
3、 读写器的硬件组成
读写器的硬件部分主要由IC接口管理芯片TDA8007、MCUAT89C52、外部数据存储器W24257S、串口电平转换芯片MAX3226、安全IC卡座（即SAM卡座）、应用IC卡座、键盘口供电的串口通信线及其它相关元器件组成。

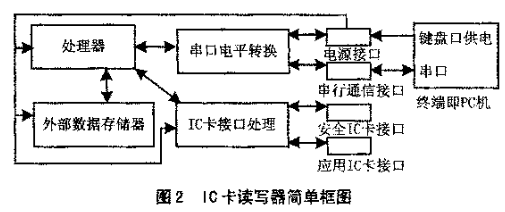

图2所示为通过PC机控制管理的外置于PC机的接触式CPU IC卡读写器。通过定制的数据线，该读写器的5V直流电源可直接由键盘口提供，同时数据线还负责PC机与读写器的串行数据交换。在大部分IC卡读写应用中，都涉及到IC卡的认证和数据读写的国解密问题，所以本读写器除了提供一个供用户使用的IC卡接口卡座外，还内置了一个SAM卡，即安全IC卡卡座，以方便安装SAM卡，保证应用IC卡读写时的数据安全，保护用户的利益。
硬件的其它组成部分，如处理器，目前采用Atmel的89C52。其4KB的Flash程序存储器可以满足读写器的程序空间需要。由于PC机与89C52、89C52与TDA8007的数据交换要求的暂存数据空间比较大，89C52提供的256字节不够，需外加一片数据存储器。本读写器中使用的是华邦的W24257S。其有32KB存储容量，IC接口部分的主要芯片为Philips的TDA8007。
4、 IC卡接口芯片应用

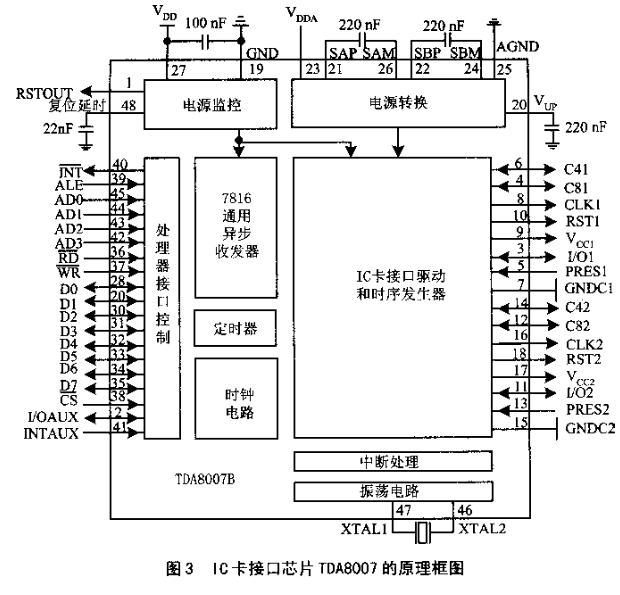

下面介绍一下TDA8007及其应用。TDA8007的原理结构如图3所示。
TDA8007芯片能够提供两个能同时满足ISO7816标准及EMV和GSM11-11标准的IC卡读写接口。在本读写器中，一个用于与应用IC通信，另一个用于与安全IC卡通信。与上文CPU卡的触点图相对应，CLKi、RSTi、VCCi、I/Oi、GNDCi、PRESi、C4i、C8i（其中i=1，2；C4i、C8i未用；PRESi可用于检测IC卡是否插入。具体应用可参看TDA8007的技术文档）都直接由TDA8007提供给IC卡接口相连，MCU只需通过其接口控制并行通信来管理TDA8007，便可实现对IC卡的上电、下电及读写数据处理。其中，微处理器既可以通过总线复用把TDA8007内部的所有寄存器作为外部存储器，用MOVX寻址，也可以通过非总线复用方式访问，此时TDA8007用AD0～AD3来区分内部各寄存器。另外，TDA8007的片选信号和外部中断信号线可以方便读写器处理多个IC卡头。TDA8007的特别硬件ESD处理、接口短路处理、电源出错处理等也给IC卡和IC卡读写器提供了比较高的安全保护；同时，TDA8007内部集成的电源管理功能允许TDA8007的供电范围可达2.7～6.0V，并且TDA8007通过电源管理可以给IC卡提供5.0V、3.0V及1.8V的电源，以适合不同工作电压的IC卡应用。
