本读写器是通过总线复用对TDA8007的寄存器进行控制的。其中MCU的P1.5为TDA8007的片选，P0口为与之通信的8位数据线，TDA8007的各寄存器预先被宏定义的成微处理器的一个外部数据单元（下面电程序处的定义），从而方便MCU访问。下面结合TDA8007寄存器的定义和位分配，给出应用TDA8007接口芯片对IC卡进行上电激活和下电的程序。TDA8007的寄存器主要三类。第一类，通用寄存器：①卡槽选择CSR；②硬件状态HSR；③定时器TOR1、TOR2、TOR3。第二类，ISO7816串行处理寄存器：①串行状态USR；②混合状态MSR；③串行发送UTR；④串行接收URR；⑤队列控制FCR。第三类，卡专属寄存器：①可编程分频PDR；②保护时间GTR；③串行控制UCR1、UCR2；④时钟配置CCR；⑤上电控制PCR。注意：对于卡专属的寄存器，即卡接口1、卡接口2分别对应的寄存器，逻辑上具有相同的名及访问地址，因而，对不同的瞳操作，需要通过CSR选择对应的卡槽来切换卡专卡属寄存器的映射的物理空间。所以，接口设备每次从一个卡的上下电或读写转向另一卡，都需要访CSR设定对应的卡槽。对于每个寄存器的位定义不再多述，主动性者可参看TDA8007的技术文档。
5、 上下电过程及具体程序

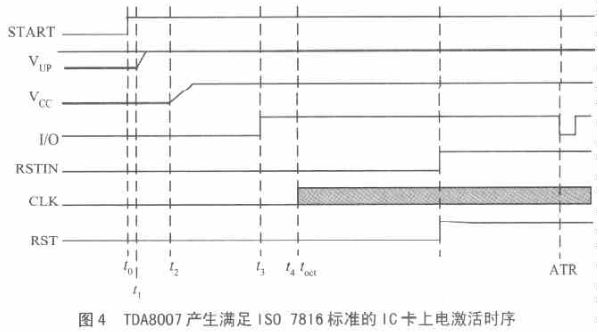

图4为IC卡的上电时序图。要实现之，需对PCR进行写操作。其中START=PCR.0，RSTIN=PCR.2，VUP上升表示激活了TDA8007中的电压转换电路。当START置高时，只要能检测到选定卡槽中的IC卡存在，且没有TDA8007能检测到并在HSR中指示的硬件错误出现，则对应IC卡接口的VCC1或VCC2将能被提供响应的电平（5V、3V或1.8V）。随后对应卡的I/O数据线被置成高状态（Z状态），给IC卡提供设定的时钟信号，常用为3.5712MHz。大约在START置高108ETU后，RSTIN置高。因为RST为RSTIN的拷贝，则对应卡的RST被置高。然后，用TDA8007提供的定时器TOR3、TOR2设定对ATR（Answer To Request）即复位应答首字节的最大等待时间120ETU（Element Time Unit），TOC设定定时器工作方式，便开始等待ATR首字节到来后做相应处理。至此，IC卡上电激活工作完成，随后可以根据ATR字节的要求的工作方式对IC卡进行相应的读写处理。具体见上电程序。
TDA8007寄存器访问的预定义
#include
#define XXX XBYTE［0x8000］//XXX表示CSR等各寄存器上电程序如下：
P1.5=0; //片选TDA8007
CSR&=0xf8；
CSR|=ncard; //选择卡，ncard=1，2
CSR&=0xf7；
CSR|=0xf7;
CSR|=0x08; //复位UART的寄存器
UCR2&=0xf7； //异步模式，SAN=0
CCR&=0xdf； //时钟停止于低电平
UCR2|=0x60; //关闭附加中断及收发中断
