GTR=0xff; //保持时间12ETU
If（v==1） //v为函数变量
PCR|=0x08; //1.8V卡用
else if（v==3）
PCR|=0x02; //3V卡用
Else
PCR&=0xfd; //5V卡用
UCR2&=0xfc; //CKU=PSC=0，--31
FCR=0x00; //1奇偶校验1FIFO
PDR=0x0c; //Divider=12
CCR=0x00; //不分频
PCR&=0xfb; //RSTIN=0
UCR2|=0x04; //不自动转换
UCR1=0x01; //正向约定
UCR1&=0xf7； //接收模式
flag3=0; //复位定时标志
flagatr=0; //接收ATR首字节定时标志
PCR|=0x01; //激活
TOR2=0x6c;
TOR3=0x00;
TOC=0x61; //RST拉高前等待108ETU
while（flag3==0）； //定时时间到，在中断中设置flag3=1
TOC=0x00； //关闭定时器
PCR|=0x04; //给复位拉高
TOR2=0x78;
TOR3=0x00;
TOC=0x61; //RST拉高前等待
flagatr=1;
ATR（）; //复位应答处理函数

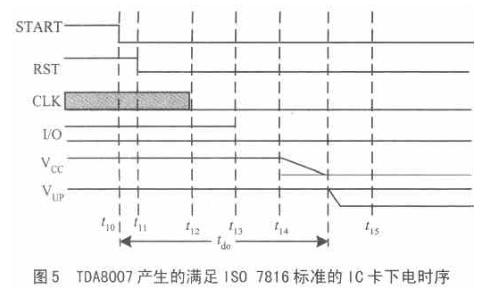

图5为IC卡的下电时序图。相对于上电时序，下电过程对时间的要求不是很严格，只要设计者控制TDA8007按照一定的顺序置低START、RSTIN和停止CLK即可，然后TDA8007会自动逐步释放RST、I/O、Vcc及VUP。具体处理见下电程序。
下电程序：
P15=0；
PCR&=0xfe; //START=0；下电
PCR&=0xfb; //卡的复位脚保持0
CCR&=0xdf； //停止时钟于低
CCR|=0x10; //停止时钟
P15=1；
6、 使用TDA8007应当注意的问题
TDA8007对于Vcc、RST出错，芯片过热（如图IC卡为电源短路卡或金属片），或IC卡插入拔出时都会产生中断输出。每次中断处理结束，应注意把HSR中的值读入一个临时地址，以便清楚HSR中的标志。
每次发送数据到IC前，即接收IC卡的最后一个数据之前，应设置寄存器UCR1中的LCT位，以便接收完IC卡的数据后，自动切换成发送状态。
对TDA8007部分布线时应注意，时钟信号线与其它线的隔离：最好被地线包围。
对于电路板上TDA8007部分的电容应尽量靠近TDA8007，其中电容Cap、Cbp、Cup尤其如此，并最好不要在这些电容连向TDA8007引脚过程中使用过孔；同时，Cap、Cup、Cbp电容的ESR要尽量小。
对TDA8007处理的两个IC卡座中的任何一个执行上电、下电、读写卡操作之前，必须执行选择卡座的操作函数，以便选中具体的IC卡进行处理。
对IC卡操作中上电时序中的定时，读写卡字节间等待定时等都可使用TDA8007中的定时器及定时控制器操作，注意其定时器为向下计数方式。
结语
本文主要从CPU IC卡的T=0的协议出发，介绍此类IC读写器设计的一些技术问题。值得指出的是，T=0协议仅仅是IC卡与外界数据交换的一种传输协议，只要在软件上适当修改并利用接口芯片TDA8007突出的处理能力，本读写器完全可以实现对其它ISO7816卡、EMV、GSM`11-11卡的读写。
