1、概述
AD9786是Analog Devices公司开发的一款面 向GSM、CDMA2000和WCDMA基站应用，基于 CMOS工艺的带有参数可调数据内插功能和信号处理特征的16bit高速、高性能数模转换器。该电路集成了数字中频调制模块和希尔伯特变换器，提供了方便的带宽设置和可选的边带抑制功能。可选的数据内插滤波器简化了对不同输入数据率数据输入的应用，同时也利用了过采样的性能增益。提供的2路数据通道可灵活地配置成1路或2 路输入，实部或虚部输出。灵活的时钟接口可以接收一系列输入类型的时钟信号，如1Vp-p正弦波、 CMOS和LVPECL电平信号，同时还有单端和差分 2种输入方式。内部的时钟模块可以产生所需要的数据接口时钟频率。同时提供了支持单端和差分应用的差分电流输出，满量程电流可达10mA～ 20mA。该器件还有1个串行控制接口，可提供方便的参数设置功能，通过对内部寄存器的操作实现了灵活多样的应用模式选择，可以根据用户的需求选择不同的应用模式。
2、AD9786的特性

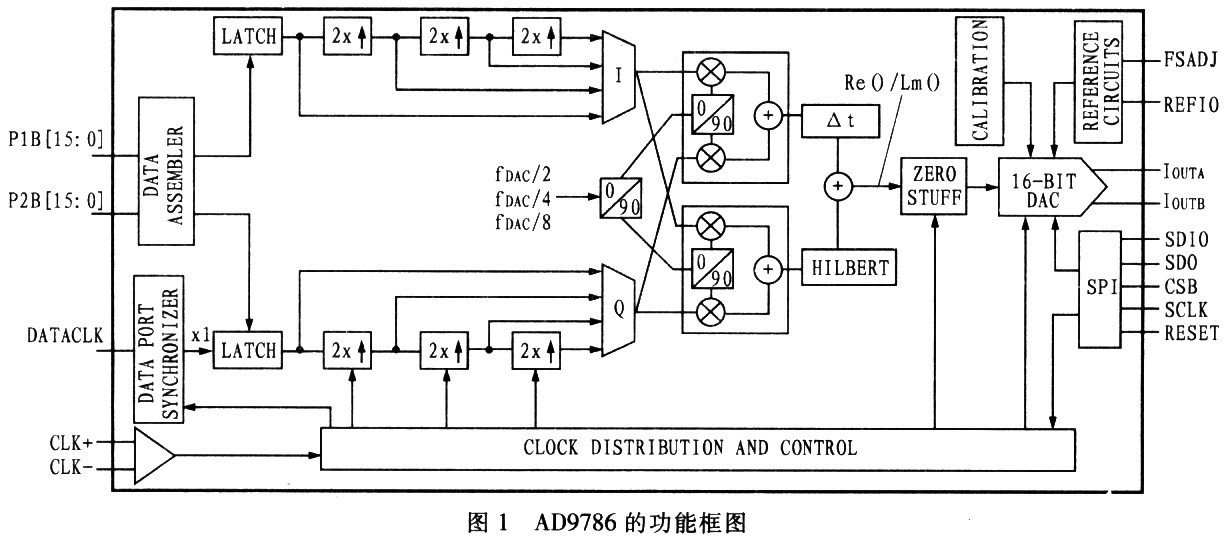

图l示出AD9786的功能框图。
该电路具有以下特征：
16bit分辨率；
可选的2x，4x，8x内插滤波器；
可选的fDAC/2，fDAC4，fDAC/8调制模式；
2个输入数据通道，在具体应用中输入数据通道可以灵活配置；
可选的镜频抑制希尔伯特变换；
直接中频变换；
串行控制接口。
3、AD9786的工作模式
在实际应用中，大部分情况是2个或多个器件应用。在这种AD9786被用来合成多数据通路的场合，确保输入到AD9786中的数据被多个AD9786 同步锁定是十分必要的。同时在复信号的处理应用中，数字相位的调节也是2个AD9786工作所需要的。为了满足数据同步和相位合成的需要，只能有1 个AD9786被配置为主模式器件，为其他配置成从模式的AD9786提供1个参考时钟。在同步使用过程中作为主模式器件输出参考时钟的引脚和从模式的AD9786的DATACLK／PLL_LOCK引脚必须直接相连。同时所有的主模式和从模式AD9786都必须使用同一差分时钟源。
