模拟技术相关技术文章∑－Δ模数转换器AD7731的工作原理、特性及应用
1. 概述
AD7731是美国ADI公司开发的具有低噪声、高通过率等特性的∑－Δ模数转换器。它可直接接收来自传感器的输入信号，适合于测量具有广泛动态范围的低频信号，可广泛应用于应变测量、温度测量、压力测量及工业过程控制等领域。
AD7731可以作为过程控制应用的完整模拟前端，其独特的前端增益可编程功能允许AD7731直接接受来自传感器（如压力传感器或温度传感器）的各种范围的输入信号。AD7731采用三线模式串行接口，易于与微处理器或数字信号处理器接口，可广泛应用于数据采集系统和可编程逻辑控制系统。AD7731内含12个片内寄存器，通过串行口访问这些片内寄存器可以灵活设置器件的工作方。
AD7731具有如下特性：
●分辨率高，AD7731采用先进的∑－Δ结构，能够获得24位分辨率；输出频率为800Hz时，仍可获得16位的分辨率；
●输入动态范围广，采用缓冲差分输入，具有三个差分输入通道或五个单端输入通道；
●采用单电源供电；
●片内数字滤波器的截止频率可编程；
●内置可编程增益放大器（PGA）；
●通道顺序可工作于FASTStep模式下；
●输出频率可编程，最高可达6.4kHz；
●±0.0015％非线性；
●AD7731具有比传统的高分辨率模数转换器更高的抗噪声能力。

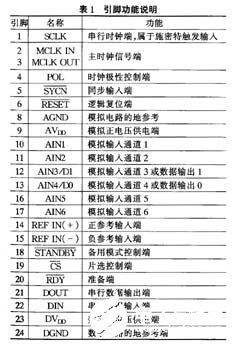

AD7731的封装形式有三种：24脚塑料DIP封装、24脚SOIC封装和24脚TSSOP封装。图1中标出了各主要引脚的功能和引脚号。表1给出了AD7731的引脚功能说明。
2. 工作原理

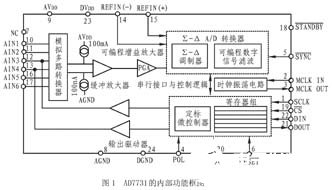

AD7731的内部结构功能框图如图1所示，从图1可以看出：AD7731内部包含Σ－ΔADC、静态RAM的定标微控制器、寄存器组、时钟振荡电路、数字滤波器和双向串行通讯端口等。
