● SHDN（10）：关断输入，低电平有效。当SHDN置低时，转换器进入硬关断模式，转换立即中止。

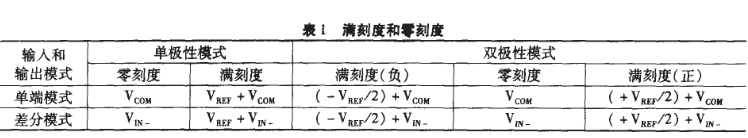

● REF（11）：内部基准电压输出或外部基准电压输入，它是模数转换的基准电压。该电压决定了ADC输入范围和满量程输出值。
MAX1148含有一个内部1.25V带隙基准，通过一个2kΩ电阻接至基准缓冲器并引至REFADJ引脚。由于MAX1148的基准缓冲器具有3.277V/V的增益，所以基准缓冲器输出引脚 REF直的电压为4.096V，作为内部基准电压使用。
如果使用外部基准电压，则有两种使用方式：
（1）禁止内部基准缓冲（将REFADJ端与VDD端直接相连），将外部基准电压（1.5V至VDD+50mV，输出电流大于210μA）接至REF端即可（如图3所示）。
（2）将外部基准电压连至REFADJ端，通过内部基准缓冲器，在REF引脚得到幅度为外部基准电压乘以基准缓冲器增益3.277后的SAR ADC基准电压（如图4所示）需要注意的是，在REF引测得的基准电压值必须在1．5V至VDD+50mV之间。
●REFADJ（12）：带隙基准输出和基准缓冲器输入。REFADJ连至VDD时禁止内部带隙基准和基准缓冲放大器，其用法如前所述。
●AGND（13）：模拟地。
●DGND（14）：数字地。
●DOIJT（15）：串行数据输出。CS置低时，数据在SCLK下降沿同步输出。CS置高时，DOUT为高阻态。
●SsTRB（16）：串行触发输出，反映了ADC转换状态。
在内部时钟模式下，ADC转换开始时，SSTRB由高变低，转换完成后，SSTRB由低变高并保持两个SCLK时钟周期为高电平。从第三个SCLK时钟周期开始，DOUT输出转换结果。
在外部时钟模式下，ADC转换开始时，SSTRB由低变高并保持两个SCLK时钟周期的高电平。从第三个SCLK时钟周期开始，在进行ADC转换的同时，DOUT输出转换结果。置高时，SSTRB为高阻。
●DIN（17）：串行数据输入，用于输入控制字。CS置低时，数据在SCIK上升沿同步输入。CS置高时，DIN为高阻态。
●CS（18）：片选输入，低电平有效。只有CS置低时，数据才可同步输入（DIN）或输出（DOUT）。
●SCLK（19）：串行时钟输入，是数据同步输入或输出的移位信号。在外部时钟模式下，无论是SCLK还是ADC转换时钟．都决定了转换速率（SCLK的占空比必须在40％至60％之间）。
●VDD（20）：电源输入。用0.1μF电容器接至AGND。
