模拟技术相关技术文章并行14位8通道同时采样器MAXl320的功能及在微机保护中的应用
1、概述
随着芯片制造工艺的不断发展及用户对数据实时性要求的不断提高。同时采样A／D转换器在实时性方面的巨大优势使其应用越来越广泛。MAXl320是Maxim公司最新推出的并行14位8通道同时采样器．其基本特征和参数如下：
●速度高，转换8通道的时间可达3．8μs，每通道的吞吐量达到250kps；
●模拟供电电压+4．75V一+5．25V。数字供电电压+2．7V~+5．25V，无需电平转换便可以直接与绝大多数的处理器直接相连；
●电压转换范围为+5V；
●16．6MHz的14位双向并行接口可与高速CPU直接相连；
●无需校准；
●双极性输入，无需负电源，提供+16．5V过压保护；
●先进，先出（FIFO）功能，减少接口开销，并可在转换结束或转换之间读取转换结果；
●典型模拟电流输入为．46mA．最大数字电流输入为1．6mA．典型输入阻抗8．66kΩ；
●动态特性：SFDR=90dBc．SINAD=76．5dB，直流精度为±2LSB INL，±ILSBDNL；
●7rmnx7mm，48引脚TQFP封装；
●可工作在扩展级温度范围（一40°~+85℃）。
2、内部结构及引脚功能

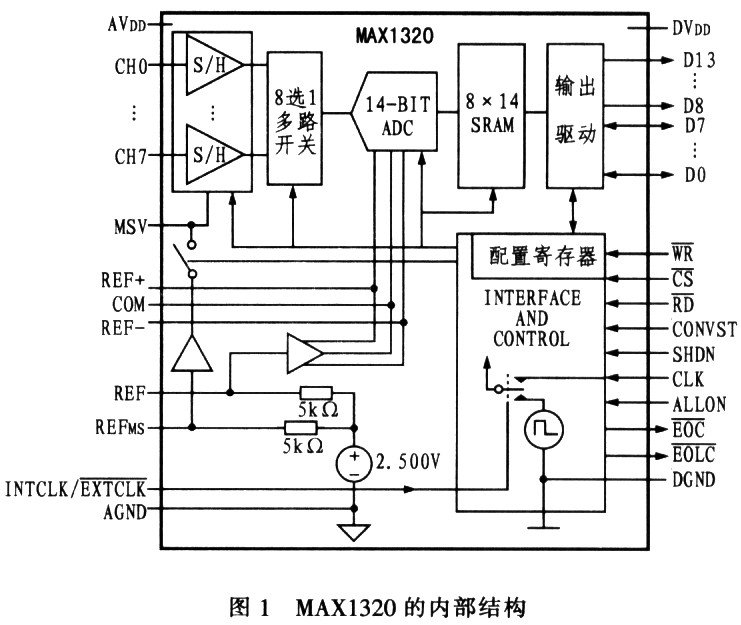

MAXl320内部集成了带宽为IOMHz的S／H、+2．5V参考电压、内部时钟、8x14位SRAM以及选通采样通道的配置寄存器等。MAXl320内部结构如图1所示。
其中配置寄存器的设置如下：数据位DO—D7依次对应于模拟输人通道CHO—CH7．向其位写1选择相应通道，写O则关闭该通道。配置寄存器需同ALLON引脚一起决定通道是否选通。
引脚功能说明：
AVDD：模拟电源输入引脚。接+4．75V一+5．25V模拟电源；
AGND：模拟地；
CH0一CH7：模拟量输入通道CH0一CH7；
MSV：中值电压旁路；
INTCLK／EXTCLK：时钟模式选择输入。该引脚接AVm选择内部时钟，接AGND选择外部时钟输入；
