REFMS：中值基准旁路或输入。应用时需将REFMS与REF连接。若采用内部基准．用一个不低于0．01μF。的电容将REFMS／REF节点旁路到AG-ND；若采用外部基准，用+2V一+3V的外部电压驱动REFMS／REF节点：
REF+：正基准旁路。应用时用一个0．1μF电容将REF+旁路到AGND，同时用一个2．2μF。电容和一个O．1μF电容将REF+旁路到：REF-；
REF一：负基准旁路；应用时用一个0．1μF电容将。REF-旁路至AGND。同时用一个2．2μF电路和一个0．1μF电容将REF一旁路到REF+；
DO—D13：14位并行数据总线；
DVDD：数字电源输入引脚；
DGND：数字地；
EOC：转换结束输出。低电平表明一次转换结束。在下一个CLK（上升沿或CONVST下降沿时变回高电平；
EOLC：最后转换结束输出。低电平表明最后一个通道的转换结束。当CONVST跳变到低电平为下一次转换时序做准备时，EOLC跳变到高电平；
CLK：外部时钟输入引脚；
SHDN：掉电输入引脚。该引脚为低电平选择正常模式，为高电平选择掉电模式。器件进入低功耗状态；
ALLON：通道使能输入。该引脚接高电平使能所有的输入通道（12H0一CH7），接低电平则只有被选中的通道才进行A／D转换；
CS：片选输入，低电平选通电路；
RD：读选通．将RD置为低电平将启动一次并行数据总线的读操作；
WR：写选通。将WR置为低电平将启动一次写操作，主要是对配置寄存器的操作；
CONVST：启动转换输入引脚。CONVST为高电平时将启动转换过程。模拟输入在CONVST的上升沿采样。
3、MAXl320典型连接

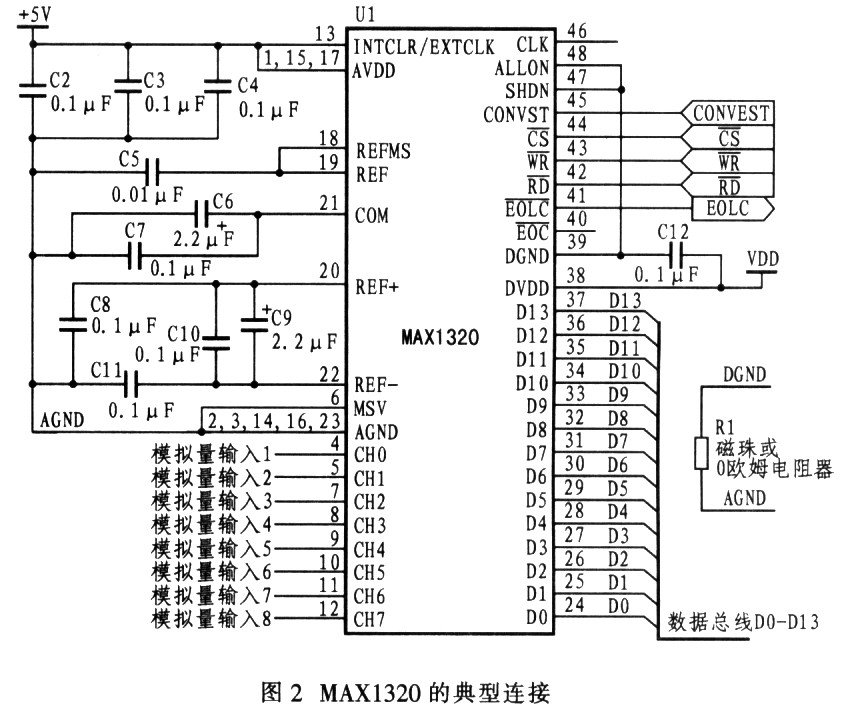

MAXl320的典型连接如图2所示．其中DVm引脚可接至+2．7V~+5．25V的数字电压。值得注意的事。为了提高A／D转换的精度。最好将数字地和模拟地分开走线．然后用零欧姆电阻或磁珠在一点相连。
4、在微机保护中的应用

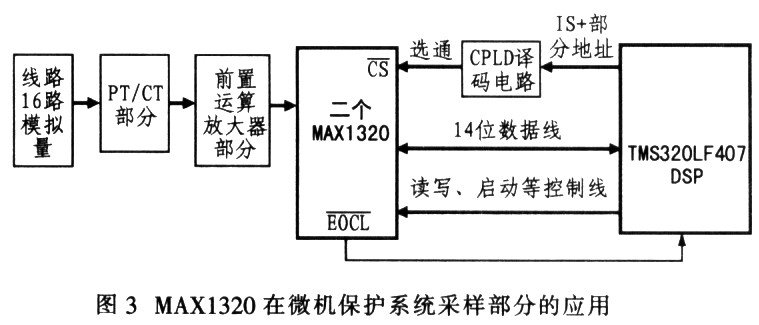

在电力系统微机保护中．对各种模拟量的实时性要求很高．而MAX1320的同时采样和高速转换功能很好的解决了这个问题。在笔者参与设计的一套基于DSP的微机保护装置中．采用两片MAXl320采集16路电压电流信号．不但大大简化了采样部分软硬件设计的工作量。而且很好的解决了各种模拟量的速度和精度问题．从而使该套微机保护装置的整体性能得到极大的提高。
